超薄安全光幕
光栅感光面采用滤光镜片，搞高抗光干扰能力
对射距离远，最远可达到3米
超薄设计,更节省空间,安装更方便
采用单回路自检输出设计方式，安全可靠性高
抗电磁干扰能力强，有效抗电机设备的各种电磁干扰影响
光栅内部采用抗震结构及铝合金外壳结构设计，抗震性好
采用线同步技术，抗光干扰能力强
| 工作电源 | DC10V~30V | |||||||||
| 功率 | <5W | |||||||||
| 光轴间距 | 20mm | |||||||||
| 分辨率 | 12mm | |||||||||
| 光轴数量 | 4-40 | |||||||||

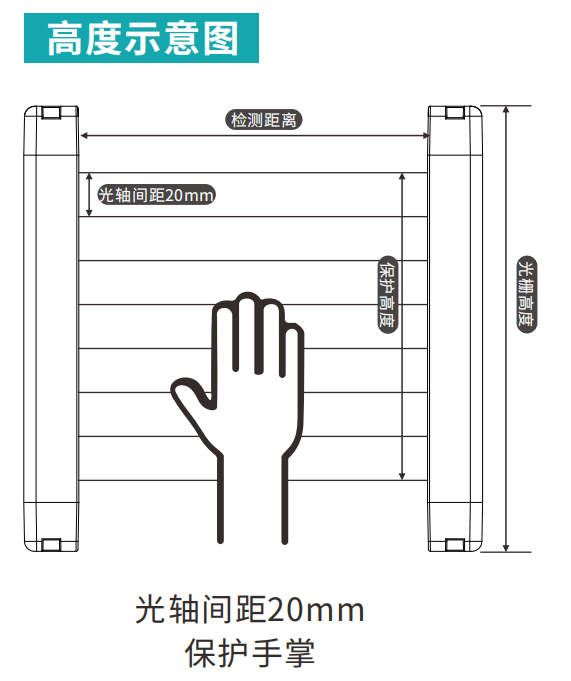

| 保护高度 | 保护高度 H= (N- 1)*光轴间距,N为光轴数 | |||||||||
| 发射光源 | 940nm | |||||||||
| 响应时间 | 响应时间时间=(N*0. 1ms)+0.5ms((N为光轴数） | |||||||||

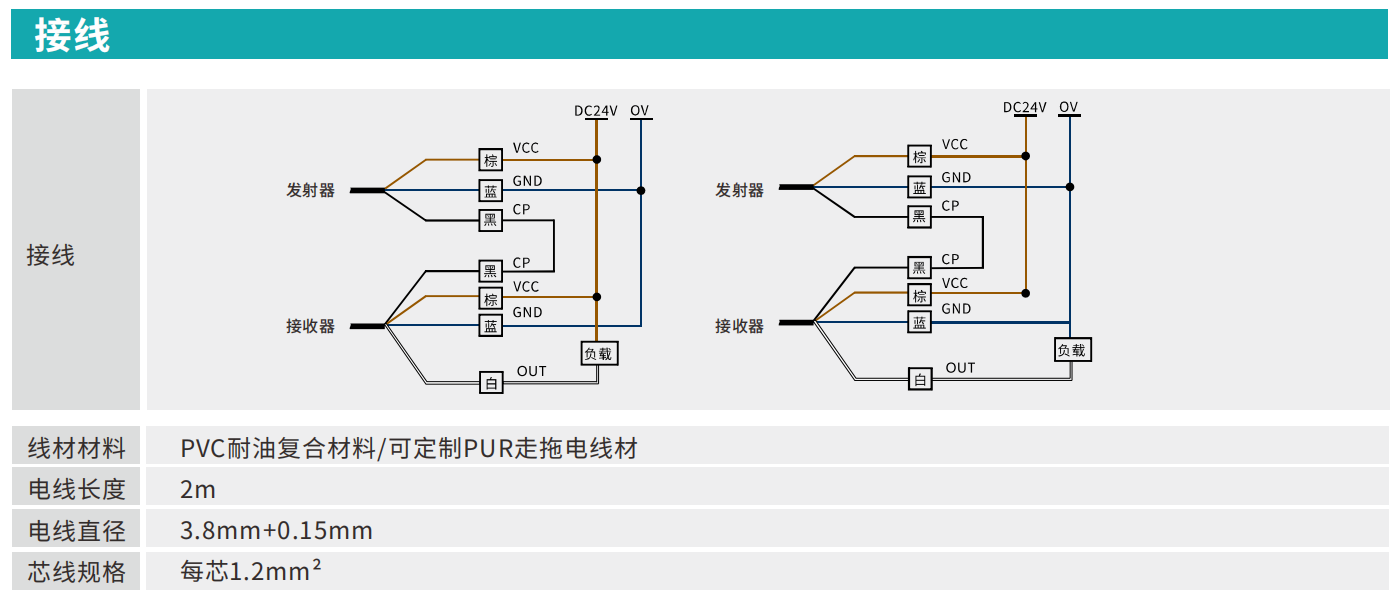

| 安全输出(ossD) | PNP晶体管输出，负载电流200mA以下， 残余电压1V以下(因电统延长导致的电压降除外)，漏电流1mA以下 NPN晶体管输出，负载电流200mA以下， 残余电压1V以下(因电缆延长导致的电压降除外),漏电流1mA以下 | |||||||||
| 防护电路 | 电源过压保护、反极性保护和输出过流保护 | |||||||||
| 抗光干扰 | Lux(⼊射角1>5°)10000Lu | |||||||||
| 光幕形式 | 对射式 | |||||||||
| 同步方式 | 线同步 | |||||||||
| 外壳材质 | 铝合金 | |||||||||
| 外壳防护等级 | Ip65 | |||||||||
| 抗振动能⼒ | 频率10Hz~55H2,振幅0.35±0.05mm,X、Y及Z方向各20次 | |||||||||
| 工作环境温度 | -10℃~55℃(无凝结) | |||||||||
| 储存环境温度 | -30℃~70℃(无凝结) | |||||||||
| 工作环境湿度 | 温度20℃时，空气相对湿度<85% | |||||||||

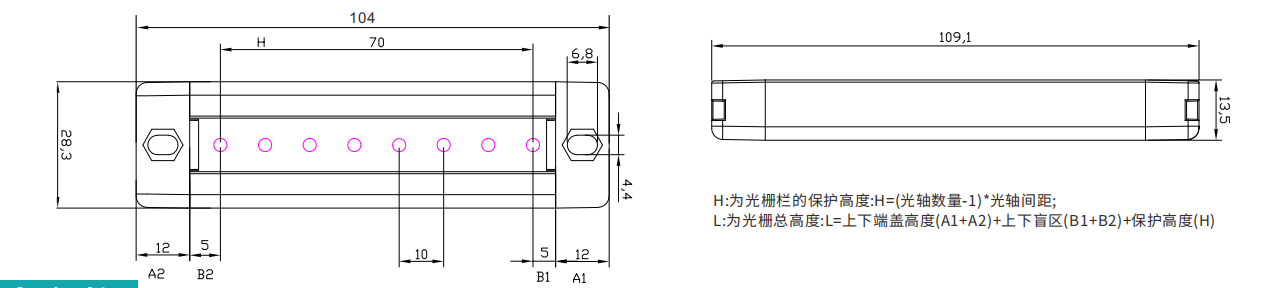

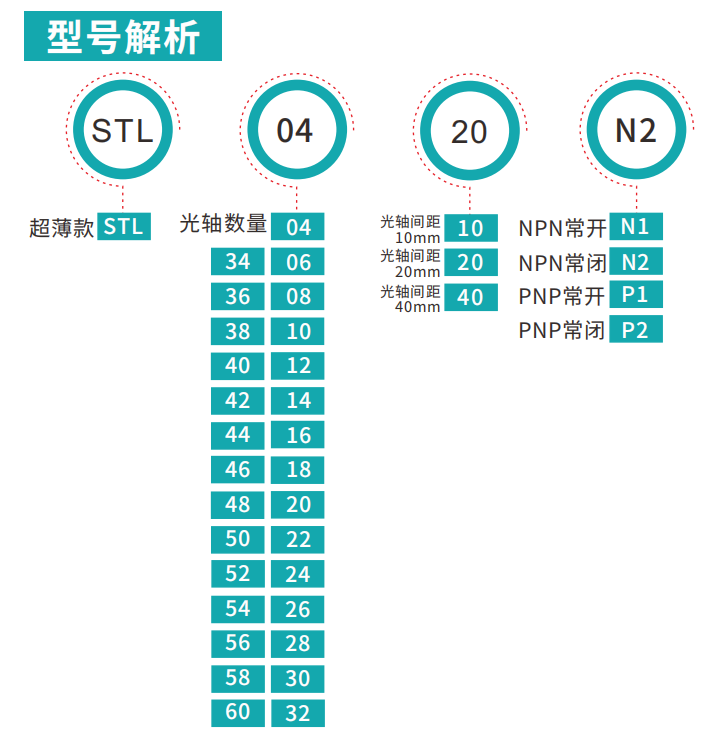

| 光轴数量 | 型号 | 保护高度 | 光栅高度 | 光轴间距 | 检测距离 |
| 4 | STL-0420-N2 | 60mm | 129mm | 20mm | 0.3-2m |
| 6 | STL-0620-N2 | 100mm | 169mm | 20mm | 0.3-2m |
| 8 | STL-0820-N2 | 140mm | 209mm | 20mm | 0.3-2m |
| 10 | STL-1020-N2 | 180mm | 249mm | 20mm | 0.3-2m |
| 12 | STL-1220-N2 | 220mm | 289mm | 20mm | 0.3-2m |
| 14 | STL-1420-N2 | 260mm | 329mm | 20mm | 0.3-2m |
| 16 | STL-1620-N2 | 300mm | 369mm | 20mm | 0.3-2m |
| 18 | STL-1820-N2 | 340mm | 409mm | 20mm | 0.3-2m |
| 20 | STL-2020-N2 | 380mm | 449mm | 20mm | 0.3-2m |
| 22 | STL-2220-N2 | 420mm | 489mm | 20mm | 0.3-2m |
| 24 | STL-2420-N2 | 460mm | 529mm | 20mm | 0.3-2m |
| 26 | STL-2620-N2 | 500mm | 569mm | 20mm | 0.3-2m |
| 28 | STL-2820-N2 | 540mm | 609mm | 20mm | 0.3-2m |
| 30 | STL-3020-N2 | 580mm | 649mm | 20mm | 0.3-2m |
| 32 | STL-3220-N2 | 620mm | 689mm | 20mm | 0.3-2m |
| 34 | STL-3420-N2 | 660mm | 729mm | 20mm | 0.3-2m |
| 36 | STL-3620-N2 | 700mm | 769mm | 20mm | 0.3-2m |
| 38 | STL-3820-N2 | 740mm | 809mm | 20mm | 0.3-2m |
| 40 | STL-4020-N2 | 780mm | 849mm | 20mm | 0.3-2m |
