超薄安全光幕
光栅感光面采用滤光镜片，搞高抗光干扰能力
对射距离远，最远可达到3米
超薄设计,更节省空间,安装更方便
采用单回路自检输出设计方式，安全可靠性高
抗电磁干扰能力强，有效抗电机设备的各种电磁干扰影响
光栅内部采用抗震结构及铝合金外壳结构设计，抗震性好
采用线同步技术，抗光干扰能力强
| 工作电源 | DC10V~30V | |||||||||
| 功率 | <5W | |||||||||
| 光轴间距 | 40mm | |||||||||
| 分辨率 | 12mm | |||||||||
| 光轴数量 | 4-40 | |||||||||

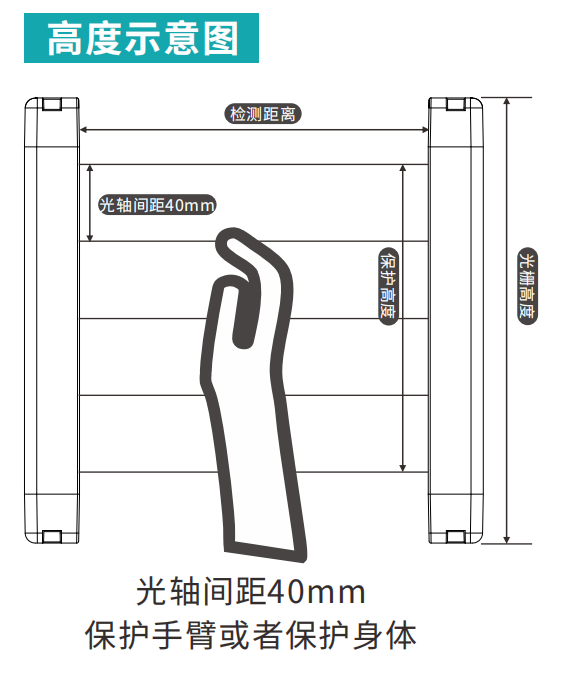

| 保护高度 | 保护高度 H= (N- 1)*光轴间距,N为光轴数 | |||||||||
| 发射光源 | 940nm | |||||||||
| 响应时间 | 响应时间时间=(N*0. 1ms)+0.5ms((N为光轴数） | |||||||||
| 安全输出(ossD) | PNP晶体管输出，负载电流200mA以下， 残余电压1V以下(因电统延长导致的电压降除外)，漏电流1mA以下 NPN晶体管输出，负载电流200mA以下， 残余电压1V以下(因电缆延长导致的电压降除外),漏电流1mA以下 | |||||||||
| 防护电路 | 电源过压保护、反极性保护和输出过流保护 | |||||||||
| 抗光干扰 | Lux(⼊射角1>5°)10000Lu | |||||||||
| 光幕形式 | 对射式 | |||||||||
| 同步方式 | 线同步 | |||||||||
| 外壳材质 | 铝合金 | |||||||||
| 外壳防护等级 | Ip65 | |||||||||
| 抗振动能⼒ | 频率10Hz~55H2,振幅0.35±0.05mm,X、Y及Z方向各20次 | |||||||||
| 工作环境温度 | -10℃~55℃(无凝结) | |||||||||
| 储存环境温度 | -30℃~70℃(无凝结) | |||||||||
| 工作环境湿度 | 温度20℃时，空气相对湿度<85% | |||||||||
| 光轴数量 | 型号 | 保护高度 | 光栅高度 | 光轴间距 | 检测距离 |
| 4 | STL-0440-N2 | 120mm | 199mm | 40mm | 0.3-2m |
| 6 | STL-0640-N2 | 200mm | 289mm | 40mm | 0.3-2m |
| 8 | STL-0840-N2 | 280mm | 359mm | 40mm | 0.3-2m |
| 10 | STL-1040-N2 | 360mm | 439mm | 40mm | 0.3-2m |
| 12 | STL-1240-N2 | 440mm | 519mm | 40mm | 0.3-2m |
| 14 | STL-1440-N2 | 520mm | 599mm | 40mm | 0.3-2m |
| 16 | STL-1640-N2 | 600mm | 679mm | 40mm | 0.3-2m |
| 18 | STL-1840-N2 | 680mm | 759mm | 40mm | 0.3-2m |
| 20 | STL-2040-N2 | 760mm | 839mm | 40mm | 0.3-2m |
| 22 | STL-2240-N2 | 840mm | 919mm | 40mm | 0.3-2m |
| 24 | STL-2440-N2 | 920mm | 999mm | 40mm | 0.3-2m |
| 26 | STL-2640-N2 | 1000mm | 1079mm | 40mm | 0.3-2m |
| 28 | STL-2840-N2 | 1080mm | 1159mm | 40mm | 0.3-2m |
| 30 | STL-3040-N2 | 1160mm | 1239mm | 40mm | 0.3-2m |
| 32 | STL-3240-N2 | 1240mm | 1319mm | 40mm | 0.3-2m |
| 34 | STL-3440-N2 | 1320mm | 1399mm | 40mm | 0.3-2m |
| 36 | STL-3640-N2 | 1400mm | 1479mm | 40mm | 0.3-2m |
| 38 | STL-3840-N2 | 1480mm | 1559mm | 40mm | 0.3-2m |
| 40 | STL-4040-N2 | 1560mm | 1639mm | 40mm | 0.3-2m |
