超薄安全光幕
光栅感光面采用滤光镜片，搞高抗光干扰能力
对射距离远，最远可达到3米
超薄设计,更节省空间,安装更方便
采用单回路自检输出设计方式，安全可靠性高
抗电磁干扰能力强，有效抗电机设备的各种电磁干扰影响
光栅内部采用抗震结构及铝合金外壳结构设计，抗震性好
采用线同步技术，抗光干扰能力强
| 工作电源 | DC10V~30V | |||||||||
| 功率 | <5W | |||||||||
| 光轴间距 | 10mm | |||||||||
| 分辨率 | 12mm | |||||||||
| 光轴数量 | 8-60 | |||||||||

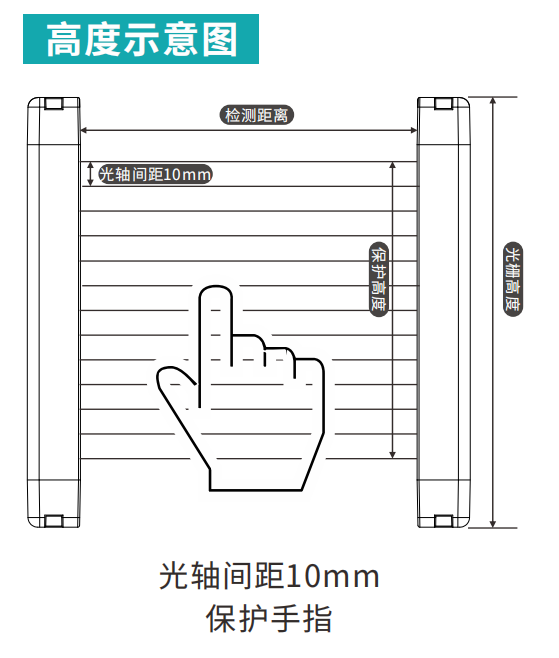

| 保护高度 | 保护高度 H= (N- 1)*光轴间距,N为光轴数 | |||||||||
| 发射光源 | 940nm | |||||||||
| 响应时间 | 响应时间时间=(N*0. 1ms)+0.5ms((N为光轴数） | |||||||||

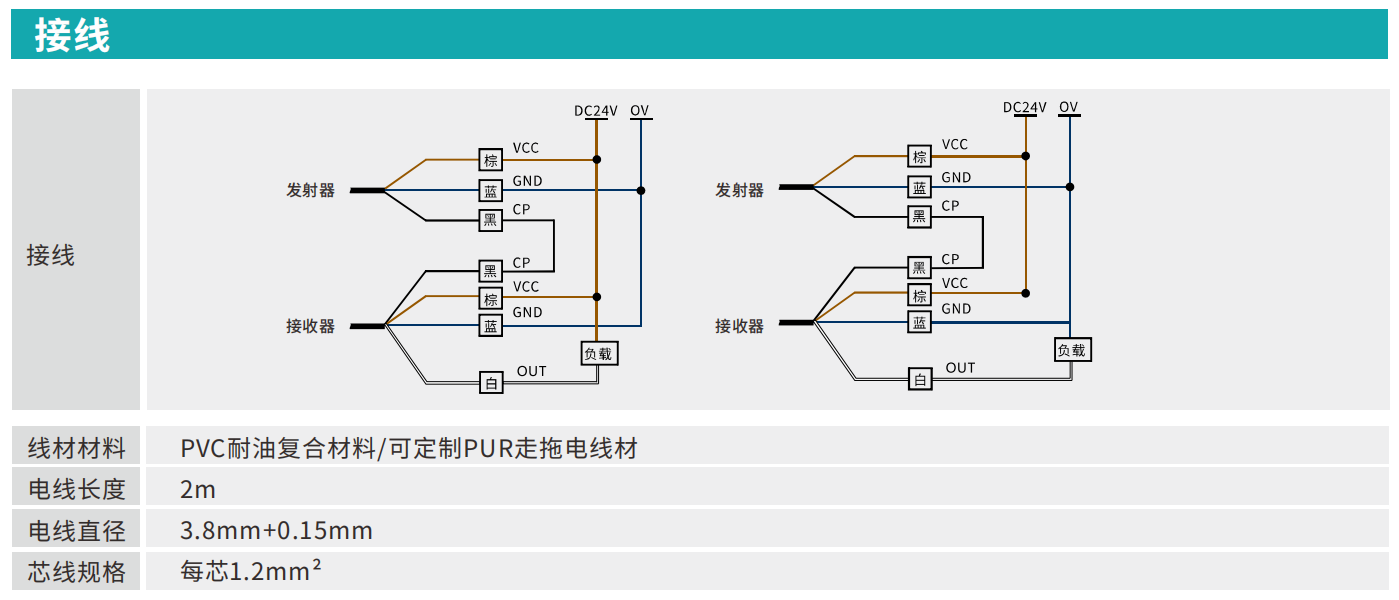

| 安全输出(ossD) | PNP晶体管输出，负载电流200mA以下， 残余电压1V以下(因电统延长导致的电压降除外)，漏电流1mA以下 NPN晶体管输出，负载电流200mA以下， 残余电压1V以下(因电缆延长导致的电压降除外),漏电流1mA以下 | |||||||||
| 防护电路 | 电源过压保护、反极性保护和输出过流保护 | |||||||||
| 抗光干扰 | Lux(⼊射角1>5°)10000Lu | |||||||||
| 光幕形式 | 对射式 | |||||||||
| 同步方式 | 线同步 | |||||||||
| 外壳材质 | 铝合金 | |||||||||
| 外壳防护等级 | Ip65 | |||||||||
| 抗振动能⼒ | 频率10Hz~55H2,振幅0.35±0.05mm,X、Y及Z方向各20次 | |||||||||
| 工作环境温度 | -10℃~55℃(无凝结) | |||||||||
| 储存环境温度 | -30℃~70℃(无凝结) | |||||||||
| 工作环境湿度 | 温度20℃时，空气相对湿度<85% | |||||||||

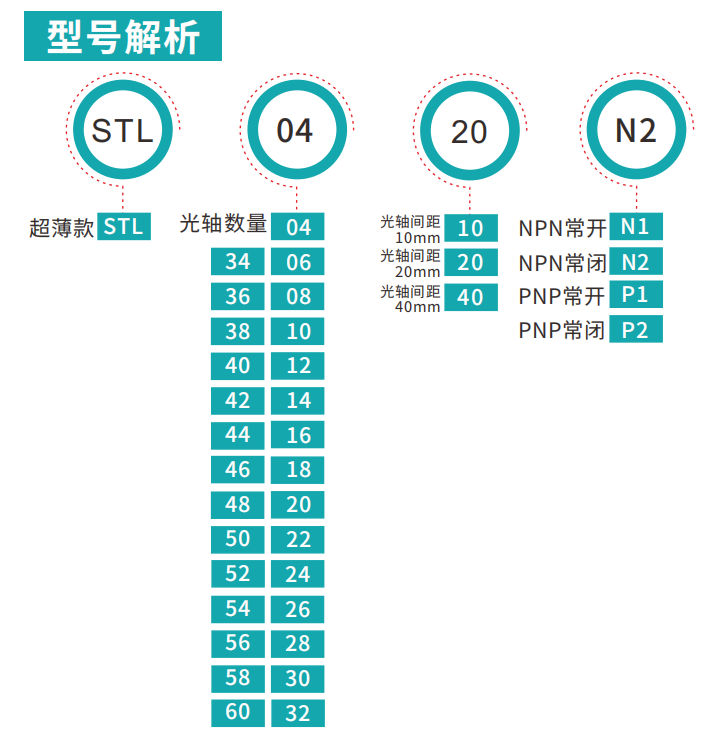

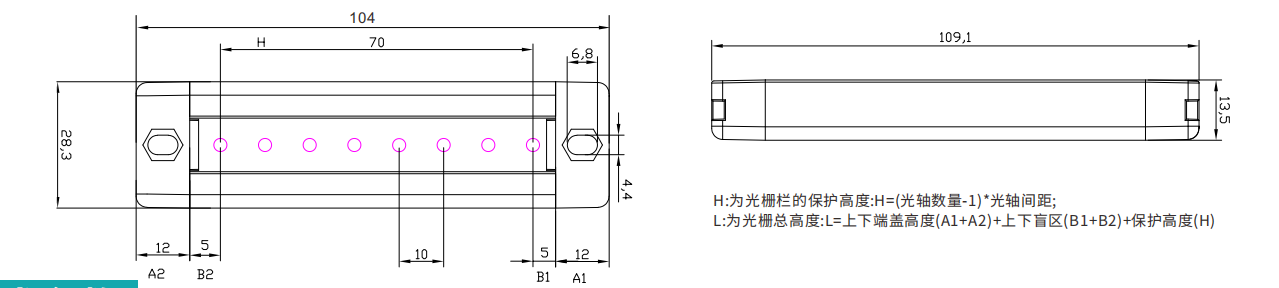

| 光轴数量 | 型号 | 保护高度 | 光栅高度 | 光轴间距 | 检测距离 |
| 8 | STL-0810-N2 | 70mm | 104mm | 10mm | 0.3-3m |
| 12 | STL-1210-N2 | 110mm | 144mm | 10mm | 0.3-3m |
| 14 | STL-1410-N2 | 130mm | 164mm | 10mm | 0.3-3m |
| 16 | STL-1610-N2 | 150mm | 184mm | 10mm | 0.3-3m |
| 18 | STL-1810-N2 | 170mm | 204mm | 10mm | 0.3-3m |
| 20 | STL-2010-N2 | 190mm | 224mm | 10mm | 0.3-3m |
| 22 | STL-2210-N2 | 210mm | 244mm | 10mm | 0.3-3m |
| 24 | STL-2410-N2 | 230mm | 264mm | 10mm | 0.3-3m |
| 26 | STL-2610-N2 | 250mm | 284mm | 10mm | 0.3-3m |
| 28 | STL-2810-N2 | 270mm | 304mm | 10mm | 0.3-3m |
| 30 | STL-3010-N2 | 290mm | 324mm | 10mm | 0.3-3m |
| 32 | STL-3210-N2 | 310mm | 344mm | 10mm | 0.3-3m |
| 34 | STL-3410-N2 | 330mm | 364mm | 10mm | 0.3-3m |
| 36 | STL-3610-N2 | 350mm | 384mm | 10mm | 0.3-3m |
| 38 | STL-3810-N2 | 370mm | 404mm | 10mm | 0.3-3m |
| 40 | STL-4010-N2 | 390mm | 424mm | 10mm | 0.3-3m |
| 42 | STL-4210-N2 | 410mm | 444mm | 10mm | 0.3-3m |
| 44 | STL-4410-N2 | 430mm | 464mm | 10mm | 0.3-3m |
| 46 | STL-4610-N2 | 450mm | 484mm | 10mm | 0.3-3m |
| 48 | STL-4810-N2 | 470mm | 504mm | 10mm | 0.3-3m |
| 50 | STL-5010-N2 | 490mm | 524mm | 10mm | 0.3-3m |
| 52 | STL-5010-N2 | 510mm | 544mm | 10mm | 0.3-3m |
| 54 | STL-5410-N2 | 530mm | 564mm | 10mm | 0.3-3m |
| 56 | STL-5610-N2 | 550mm | 584mm | 10mm | 0.3-3m |
| 58 | STL-5810-N2 | 570mm | 604mm | 10mm | 0.3-3m |
| 60 | STL-6010-N2 | 590mm | 624mm | 10mm | 0.3-3m |
