气缸磁性开关
●电感式，金属限位传感器磁性感应
●标配三个保护电路
●浪涌保护电流|短路保护|极性反接保护
●动作指示灯多角度清晰可见
●响应频率快，抗干扰能力强
●突出的耐冲击/振动性
●专业材质罐充，防水防油耐高温
●稳定传输|结实耐用|防止缠绕

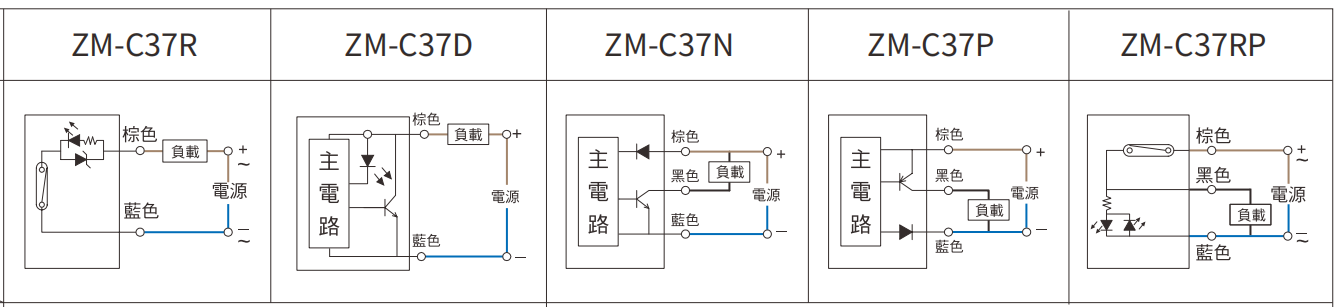

| 型 号 | ZM-C37R | ZM-C37D | ZM-C37N | ZM-C37P | ZM-C37RP |
| 配线方式 | 2线式 | 3线式 | |||
| 开关逻辑 | SPST常开型 | 电子式无接点，常开型 | SPST常开型 | ||
| 输出接点型式 | 有接点 | 无接点 | 无接点NPN型 | 无接点PNP型 | 有接点 |
| 使用电压范围 | 5~240V DC/AC | 10~30V DC | 10~30DCIAC | ||
| 最大开关电流 | 100mA max. | 50mA max | 100mA max. | 500mA.max. | |
| 接点容量(注1) | 10W max | 1.5W max | 3W max | 10W max | |
| 消耗电流 | - | 8mA @24V DC max. | 10mA @24V DC max. | ||
| 内部电压降 | 3.5V max | 1.5V max. | 0.1V@100mA max. | ||
| 泄漏电流 | - | 0.1mA(40uA)max. | 0.01mA max. | ||
| 指示灯颜色 | 紅色LED | 黄色LED | |||
| 电线 | Φ03.2,2C,PVC | Φ03.2.3C.PVC | |||
| 最大切换工作频率 | 200Hz | 1000Hz | 200Hz | ||
| 感应磁场强度(注2) | 70高斯 | 60高斯 | 70高斯 | ||
| 使用温度范围 | -10~70℃ | ||||
| 耐冲击(注3) | 30G | 50G | 30G | ||
| 耐震动(注4) | 9G | ||||
| 保护构造等级 | IEC 60529 IP67 | ||||
| 保护回路(注5) | 1 | 2,3,4 | 1 | ||
| 注:1、不可超过接点容量(P=VXI). 2、量测使用之标准磁石15.5X8X5t(异方性橡胶磁石). 3、正弦波/X、Y、Z3轴向每一轴向3回每-回时间11ms. 4、复振幅1.5mm/10Hz-55Hz-10Hz扫频，持续1分钟每次X、Y、Z轴向操作1小時 5、1=无/2=轴出短路保护/3=电源逆接保护/4=突波吸收保护 | |||||
