环形接近开关-电容式
电容式传感器
标配三个保护电路
浪涌保护电流⼁短路保护⼁极性反接保护
动作指示灯多⻆度清晰可见
响应频率快，抗干扰能⼒强
突出的耐冲击/振动性
专业材质罐充，防水防油耐⾼温
稳定传输⼁结实耐用⼁防止缠绕
| 种类 | 孔径30电容式环形 | 孔径35电容式环形 | 孔径44电容式环形 | |
| 型号 项目 | NPN 输出 | SD-D30-H1(常开） | SD-D35-H1(常开） | SD-D44-H1(常开） |
| SD-D30-H2(常闭） | SD-D35-H2(常闭） | SD-D44-H2(常闭） | ||
| PNP 输出 | SD-D30-P1(常开） | SD-D35-P1(常开） | SD-D44-P1(常开） | |
| SD-D30-P2(常闭） | SD-D35-P2(常闭） | SD-D44-P2(常闭） | ||

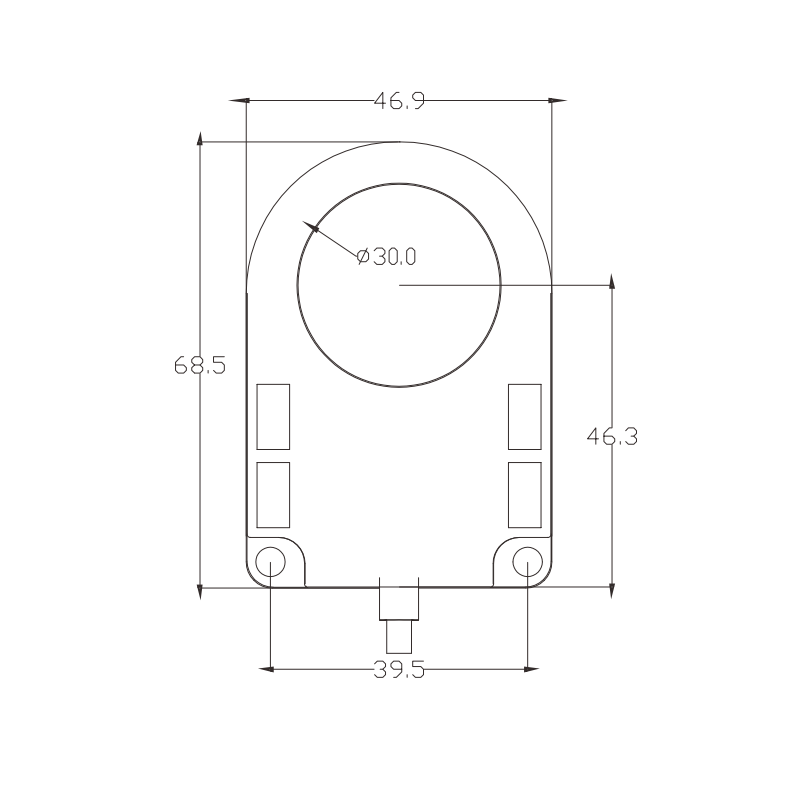

| 检测孔径 | 30mm | 35mm | 44mm | |
| 最小检测体 | 11.5mm | 13.5mm | 15.5mm | |
| 检测物体 | 磁性金属(非磁性金属的检测距离较短请参见样本“特性数据”) | |||
| 灵敏度调节 | 多圈精密电位器 | |||
| 检测方式 | 自由落体or吹所式 | |||
| 脉冲展宽 | 内置固定脉冲扩展150ms | |||
| 响应时间 | 小于0.5ms | |||
| 电源电压 | DC12~24V纹波(P- P)10%以下(DC10~30V) | |||
| 控制输出 | 负载电流200mA以下(电压降小于2V) | |||
| 泄漏电流 | 0.8mA以下 | |||
| 动作形态 | NO:常开，NC:常闭 | |||
| 显示灯 | 动作指示灯(红色) | |||
| 保护回路 | 浪涌保护回路|短路保护极性反接保护 | |||
| 环境温度 | 动作时:-25-70℃(不结冰，不结露） | |||
| 环境湿度 | 动作时、保存时:各35-95%RH(不结露) | |||
| 温度的影响 | 温度范围-25-+70℃ , 每变化20°时，检测距离±10%以内变化 | |||
| 电压的影响 | 额定电源电压范围⼟15%以内波动时，检测距离±1%以内变化 | |||
| 绝缘阻抗 | 50MΩ以上(DC500欧兆表)充电部与外壳间 | |||
| 耐电压 | AC1000V 50V60Hz 1min充电部与外壳间 | |||
| 耐振动 | 10-55Hz上下振幅1.5mmX、Y、Z各方向2h | |||
| 耐冲击 | 500m/S²X、Y、Z各方向10次 | |||
| 连接方式 | 导线引出型(标准导线长2m)特殊(可订制PUR)拖链线缆 | |||
| 外壳材料 | 外壳材质PBT强化塑胶 | |||
| 防护等级 | Ip67 | |||
