光同步款安全光栅安全光幕

产品参数

品牌：STUOB/思拓邦

型号：SF光同步款系列

感应距离：3m

工作电压：10-24V

输入信号：NPN常闭

响应频率：300Hz

防护等级：IP65

短路保护：有

检测方向：前方

检测物体：不透明物体

环境温度：-25~+55°C

外壳材质：其它材质

去淘宝平台购买 139 2295 2859

产品分类

PRODUCT CLASSIFICATION

查看全部产品

技术文章

article

产品特点

光栅感光面采用滤光镜片,搞高抗光干扰能力
对射距离远，最远可达到10米
采用单回路⾃检输出设计方式,安全可靠性高
抗电磁干扰能力强,有效抗电机设备的各种电磁干扰影响
采用抗震结构及铝合金外壳结构设计，抗震性好
采用线同步技术，抗光干扰能力强
加深单面凹槽设计，安装更牢固

产品选型

详细参数

工作电源	DC10V~30V
功率	<5W
光轴间距	20mm、40mm
分辨率	30mm、50mm
光轴数量	间距:4、6、8 …4040mm间距:4、6、8 …40
保护高度	保护高度 H= (N- 1)*光轴间距,N为光轴数
发射光源	940nm
响应时间	响应时间时间=(N*0. 1ms)+0.5ms((N为光轴数)
安全输出(oss D)	PNP晶体管输出,负载电流200mA以下，残余电压1V以下(因电缆延长导致的电压降除外),漏电流1mA以下
安全输出(oss D)	NPN晶体管输出,负载电流200mA以下, 残余电压1V以下(因电统延长导致的电压降除外)，漏电流1mA以下
防护电路	继电器输出,AC250V/1A, DC30V/1A
对射距离	电源过压保护、反极性保护和输出过流保护
抗光干扰	SFL:0.3~3m、SML:0.3~ 15m
光幕形式	Lux(⼊射角1>5 °)10000Lu
同步方式	对射式
外壳材质	线同步、光同步
外壳防护等级	铝合金Ip65

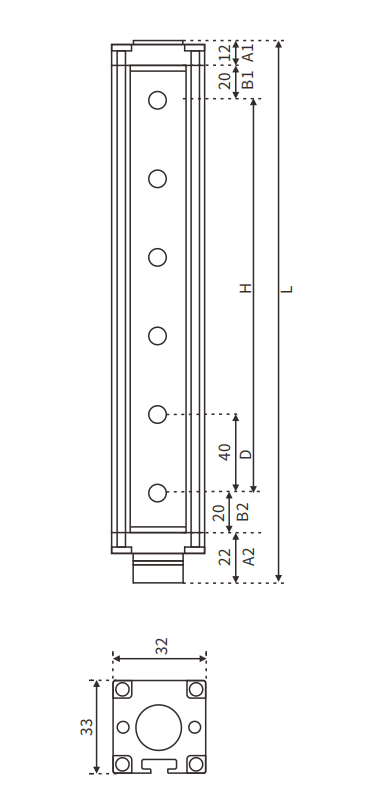

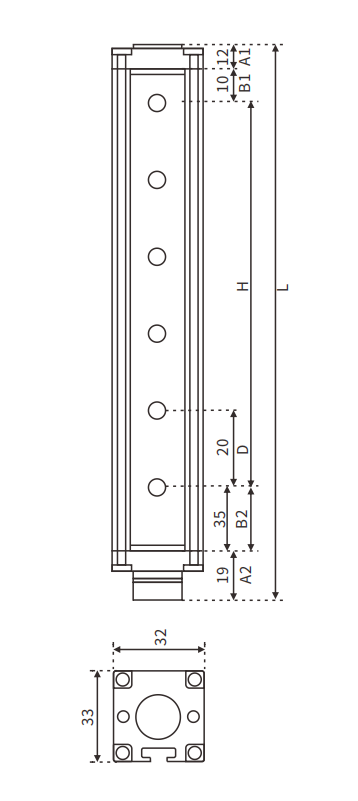

截面尺⼨	2930mm 3233mm
抗振动能力	频率10Hz~55Hz,振幅0.35±0.05mm,X、Y、Z方向各20次
工作环境温度	- 10℃~55℃(无凝结)
储存环境温度	-30℃~70℃(无凝结)
工作环境湿度	温度20℃时，空气相对湿度<85%

光轴数量	型号	保护高度	光栅高度	光轴间距	检测距离
4	SF-0420-N2	60mm	139mm	20mm	0.3-3m
6	SF-0620-N2	100mm	184mm	20mm	0.3-3m
8	SF-0820-N2	140mm	219mm	20mm	0.3-3m
10	SF-1020-N2	180mm	264mm	20mm	0.3-3m
12	SF-1220-N2	220mm	299mm	20mm	0.3-3m
14	SF-1420-N2	260mm	344mm	20mm	0.3-3m
16	SF-1620-N2	300mm	379mm	20mm	0.3-3m
18	SF-1820-N2	340mm	424mm	20mm	0.3-3m
20	SF-2020-N2	380mm	459mm	20mm	0.3-3m
22	SF-2220-N2	420mm	504mm	20mm	0.3-3m
24	SF-2420-N2	460mm	539mm	20mm	0.3-3m
26	SF-2620-N2	500mm	584mm	20mm	0.3-3m
28	SF-2820-N2	540mm	619mm	20mm	0.3-3m
30	SF-3020-N2	580mm	664mm	20mm	0.3-3m
32	SF-3220-N2	620mm	699mm	20mm	0.3-3m
34	SF-3420-N2	660mm	744mm	20mm	0.3-3m
36	SF-3620-N2	700mm	779mm	20mm	0.3-3m
38	SF-3820-N2	740mm	824mm	20mm	0.3-3m
40	SF-4020-N2	780mm	859mm	20mm	0.3-3m
42	SF-4220-N2	820mm	904mm	20mm	0.3-3m
44	SF-4420-N2	860mm	939mm	20mm	0.3-3m
46	SF-4620-N2	900mm	984mm	20mm	0.3-3m
48	SF-4820-N2	940mm	1019mm	20mm	0.3-3m
4	SF-0440-N2	120mm	194mm	40mm	0.3-3m
6	SF-0640-N2	200mm	274mm	40mm	0.3-3m
8	SF-0840-N2	280mm	354mm	40mm	0.3-3m
10	SF-1040-N2	360mm	434mm	40mm	0.3-3m
12	SF-1240-N2	440mm	514mm	40mm	0.3-3m
14	SF-1440-N2	520mm	594mm	40mm	0.3-3m
16	SF-1640-N2	600mm	674mm	40mm	0.3-3m
18	SF-1840-N2	680mm	754mm	40mm	0.3-3m
20	SF-2040-N2	760mm	834mm	40mm	0.3-3m
22	SF-2240-N2	840mm	914mm	40mm	0.3-3m
24	SF-2440-N2	920mm	994mm	40mm	0.3-3m
26	SF-2640-N2	1000mm	1074mm	40mm	0.3-3m
28	SF-2840-N2	1080mm	1154mm	40mm	0.3-3m
30	SF-3040-N2	1160mm	1234mm	40mm	0.3-3m
32	SF-3240-N2	1240mm	1314mm	40mm	0.3-3m
34	SF-3440-N2	1320mm	1394mm	40mm	0.3-3m
36	SF-3640-N2	1400mm	1474mm	40mm	0.3-3m
38	SF-3840-N2	1480mm	1554mm	40mm	0.3-3m
40	SF-4040-N2	1560mm	1634mm	40mm	0.3-3m
42	SF-4240-N2	1640mm	1714mm	40mm	0.3-3m
44	SF-4440-N2	1720mm	1794mm	40mm	0.3-3m
46	SF-4640-N2	1800mm	1874mm	40mm	0.3-3m
48	SF-4840-N2	1880mm	1954mm	40mm	0.3-3m
